Suzhou Alpine Flow Control Co., Ltd
เป็นผู้นำตลาดใน วาล์วควบคุมการไหลของน้ำ
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | AFC OEM |
ได้รับการรับรอง: | NSF61 372 |
หมายเลขรุ่น: | FBGD, FBBD, FBED, FBPD |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
---|---|
ราคา: | Price Negotiable |
รายละเอียดการบรรจุ: | กรณีไม้อัดและพาเลท |
เวลาการส่งมอบ: | ตามคำสั่ง |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
สามารถในการผลิต: | 2 ตู้คอนเทนเนอร์ใน 60 วัน |
ชื่อผลิตภัณฑ์: | ประเภทหน้าแปลนวาล์วผีเสื้อประหลาดคู่ | รหัสรุ่น: | FBGD FBBD |
---|---|---|---|
สี: | สีน้ำเงิน RAL 5010 / 5015 NSF61 | วัสดุ: | เหล็กดัด GSJ500-7 |
ดิสก์ที่นั่ง: | 316L | ที่นั่งร่างกาย: | EPDM |
คะแนนความดัน: | PN10, PN16, PN25, มาตรฐาน ANSI | มาตรฐาน: | AWWA C504 |
สื่อกระแส: | น้ำใส | ||
แสงสูง: | วาล์วผีเสื้อประหลาดคู่ที่นั่งยาง,PN25 วาล์วผีเสื้อประหลาดคู่,PN16 วาล์วควบคุมผีเสื้อ |

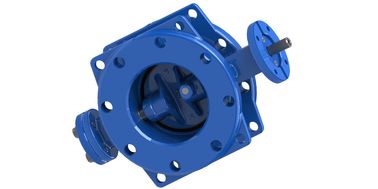

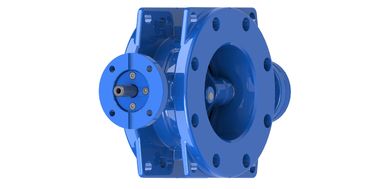

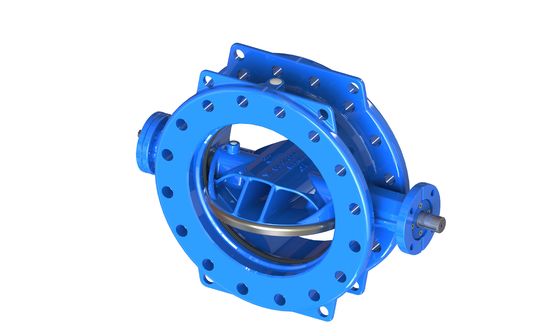

วาล์วผีเสื้อนอกรีตคู่ที่นั่งยาง SS316 แหวนดิสก์
คำอธิบาย:
วาล์วปีกผีเสื้อคู่นอกรีตของ AFC เป็นวาล์วผีเสื้อที่ออกแบบใหม่ขั้นสูงด้วยการออกแบบนอกรีตสองเท่าและซีลยางนุ่มบนร่างกาย แรงบิดในการทำงานจึงเป็นหนึ่งในวาล์วปีกผีเสื้อที่ต่ำที่สุด และสามารถปิดผนึกได้ทั้งสองทิศทาง ดิสก์และก้านมีความแข็งแรงมากโดยไม่มีการเสียรูปใดๆ
ขนาด DN150-DN350mm ดิสก์มีลักษณะแบน ทำให้ขยะขนาดใหญ่ไหลผ่านได้ดิสก์ DN350 ถึง DN1200mm มีรูปร่างโค้งพร้อมซี่โครงที่แข็งแรงกว่าที่ด้านหลัง ทำให้ยางซีลบีบอัดและสึกหรอน้อยลงเพื่อเพิ่มอายุการใช้งานของซีลยางนอกจากนี้ การสูญเสียหัวน้ำลดลงอย่างมาก และความปั่นป่วนลดลง ดังนั้นการไหลผ่านแผ่นดิสก์จึงถูกบันทึกและลดต้นทุนการสูบน้ำ
คุณสมบัติ:
แพลตฟอร์มขนาดเล็กบนตัววาล์ว
การป้องกันที่แข็งแกร่ง - ทำให้ปลอกหุ้มแบริ่งอยู่ในรูอย่างเต็มที่
ไม่เป็นอันตรายต่อแบริ่งระหว่างการใช้งาน
แบริ่งพิเศษ:
ฐานเหล็กคาร์บอนเคลือบด้วยบรอนซ์ + ภายใน PTFE สำหรับน้ำมันหล่อลื่นและดีบุกภายนอกเพื่อป้องกันการเกิดสนิม
แข็งแกร่งกว่าแบริ่งบรอนซ์และใช้งานได้ยาวนานกว่า
การซ่อมแซมออนไลน์โดย EPOXY:
ผู้ใช้จำเป็นต้องซ่อมแซมซีลยางจากด้านนอกของวาล์วปีกผีเสื้อโดยไม่ต้องเข้าไปในท่อระยะเวลาในการซ่อมรวมอาจไม่เกิน 1 ชม. สำหรับทุกขนาด
การออกแบบแผ่นดิสก์รูปทรงโค้ง:
ลดการสูญเสียศีรษะและลดความปั่นป่วน
ประหยัดไฟแบบไหลผ่าน ลดต้นทุนการปั๊ม
ที่นั่งยาง:
อีพ็อกซี่ฉีดที่ด้านหลังของร่อง
การออกแบบประกบสามารถแน่นซีลยาง
ซี่โครงหลายซี่บนแรงบิดในการลดซีล
ซีลติดแน่นในร่องและอีพ็อกซี่ด้านหลังเป็นลิ่ม ไม่ต้องกังวลเรื่องการคลาย
ไม่จำเป็นต้องโบลท์และวางตำแหน่งถาวร ลดน็อตหลวม & รูขึ้นสนิม
รายการแรงบิดในการทำงานสำหรับการอ้างอิงของคุณ:
แรงบิดหัวเปล่า (Nm) | |
นิ้ว | นม |
4 | 85 |
6 | 128 |
8 | 210 |
10 | 250 |
12 | 372 |
14 | 760 |
16 | 1160 |
18 | 1280 |
20 | 1680 |
24 | 2500 |
28 | 2592 |
32 | 4428 |
36 | 5300 |
40 | 7245 |
48 | 13320 |
วัสดุ:
หมายเลขสินค้า | ชื่อชิ้นส่วน | วัสดุ | มาตรฐาน |
1 | ร่างกาย | เหล็กดัด | GJS500-7 |
2 | เพลาล่าง | สแตนเลส | AISI304 |
3 | ดิสก์ | เหล็กดัด | GJS500-7 |
4 | เพลาหลัก | สแตนเลส | AISI304 |
5 | แหวนสำรอง | พลาสติก | ไฟเบอร์ |
6 | แผ่นยึด | เหล็กกล้าคาร์บอน | ทางการค้า |
7 | กุญแจเพลา | เหล็กกล้าคาร์บอน | ทางการค้า |
8 | ในสายฟ้าหกเหลี่ยม | เหล็กกล้าคาร์บอน | ทางการค้า |
9 | โอริง | ยาง | NBR |
10 | แบริ่งเพลา | เหล็กกล้าคาร์บอน+บรอนซ์/PTFE | ทางการค้า |
11 | ในสายฟ้าหกเหลี่ยม | เหล็กกล้าคาร์บอน | ทางการค้า |
12 | เข็มหมุด | สแตนเลส | AISI431 |
13 | ในสายฟ้าหกเหลี่ยม | เหล็กกล้าคาร์บอน | ทางการค้า |
14 | แบริ่งเพลา | เหล็กกล้าคาร์บอน+บรอนซ์/PTFE | ทางการค้า |
15 | ป้ายตำแหน่ง | เหล็กกล้าคาร์บอน | ทางการค้า |
16 | ถั่ว | เหล็กกล้าคาร์บอน | ทางการค้า |
17 | ในสายฟ้าหกเหลี่ยม | เหล็กกล้าคาร์บอน | ทางการค้า |
18 | หน้าแปลนด้านล่าง | เหล็กดัด | GJS500-7 |
19 | โอริง | ยาง | NBR |
20 | เครื่องซักผ้าแรงขับ | บรอนซ่า | C62300 |
21 | ดิสก์ที่นั่ง | DI+สแตนเลส | GJS500-7+316SS L |
22 | เบาะนั่ง | ยาง | EPDM |
23 | ลิ่ม | อีพ็อกซี่ | ทางการค้า |
24 | เฟืองตัวหนอน | เหล็กดัด | ทางการค้า |
สำหรับขนาด≥DN900 |
มิติ:
